使用數碼設備（手機、相機、報像機等）對led顯示屏播放畫面進行拍攝時，成像畫面會存在一些不規則的水波紋狀圖案，這種現象稱為摩爾紋現象，摩爾紋俗稱水波紋。如下圖：
圖片來源網絡
數碼設備在拍攝時，同樣經常出現的另外一種現象是掃描紋現象。因常常與摩爾紋被業內人士混為一談，所以有必要在此提起。
led顯示屏的掃描紋是由于顯示屏的刷新頻率偏低（<1000Hz），被相機快門捕捉到掃描線而引起的一種現象（因為led顯示屏是逐行掃描驅動），掃描紋形狀是水平黑條紋，有別于摩爾紋的不規則特征，如下圖：
消除掃描紋只要提高led顯示屏的刷新頻率即可，而摩爾紋的消除辦法則相對復雜，因為摩爾紋產生的原因，與led顯示屏的性能沒有絕對關系。
摩爾紋產生的原理，單用文字來描述，對于大多數人來說，都會覺得晦澀難懂，下面我們就參考中央電視臺高工栗小斌的《led顯示屏摩爾紋的消防方法》文獻，結合圖示解釋：
先來了解下數碼相機、攝像機的圖像感應器（CCD）。
圖像感應器CCD上有許多排列整齊的光敏物質（光電二極管），能感應光線，并將光信號轉變成電信號，再經外部采樣放大及模數轉換電路轉換成數字圖像信號（這段文字來自百度百科~~）。這些排列整齊的光敏物質，也稱為CCD的像素，如同LED燈管之于led顯示屏的像素。

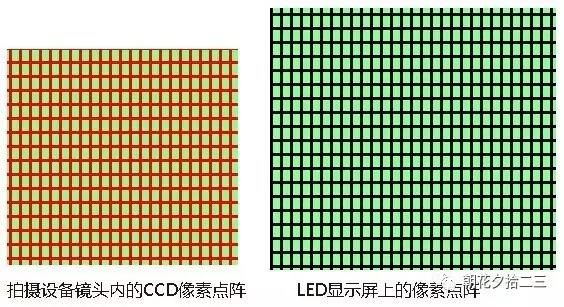

因此，我們可以用兩張圖片來分別表示CCD上的像素陣列以及led顯示屏上的燈管陣列（像素與像素之間的間隙呈柵格狀）。

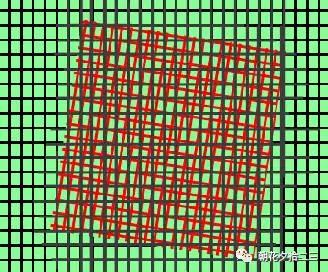

當拍攝鏡頭對準led顯示屏時，用上面兩張像素點陣圖來模擬，我們來看下成像的效果（鏡頭旋轉一個角度）：

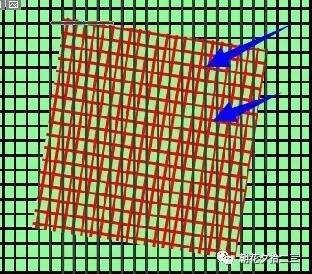

如果你還不能輕易看到摩爾紋，我們把圖像再稍作下淡化處理：
是不是可以清晰的看到摩爾紋了！
這就是摩爾紋產生的原理，通俗、形像地解釋，就是兩個呈柵格狀的像素點陣重合時，柵格的明暗部份相互交錯重疊產生的紋狀現象（可以仔細觀察上圖中兩個柵格重疊后，各條紋明暗位置的特征差異）。
大概明白了原理，那么該如何消除摩爾紋呢？
再來了解一個光學名詞——空間頻率。

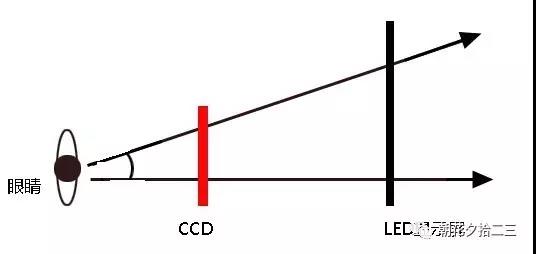

空間頻率是指單位視角內，圖像亮暗條紋重復出現的周期數。我們再使用一張圖片來說明：
在圖中，攝影機與led顯示屏的距離固定，在眼睛的這個視角內，假如CCD上整齊排列的光敏元件數量與led顯示屏上的整齊排列（有間格的排列）的像素數量一樣，那么我們可以說，此時CCD像素的空間頻率與led顯示屏的空間頻率一樣（柵格數量一樣）。空間頻率相近最容易產生摩爾紋。
所以，目前行業消除摩爾紋的辦法一般有以下幾種：
1、改變相機角度。由于相機拍攝物體的角度會導致摩爾波紋，稍微改變相機的角度，通過旋轉相機，可以消除或改變存在的任何摩爾波紋。
2、改變相機位置。通過左右或上下移動來改變角度關系，也可以減少摩爾波紋。
3、改變焦點。過于清晰的焦點和高度細節（突現柵格）可能會導致摩爾波紋，稍微改變焦點可降低清晰度，進而幫助消除摩爾波紋。
4、改變鏡頭焦長。可用不同的鏡頭或焦長設定，來改變或消除摩爾波紋。
5、使用鏡前濾光鏡直接安裝在CCD的前面，使其曝光條件滿足空間頻率，徹底過濾影像中高空間頻率部分，減少led顯示屏摩爾紋發生的機會。
6、屏幕前加裝一種光學處理幕，這種光學幕采用特殊材料制成，可以將led顯示屏離散的每個發光點（像素）光線發散放大顯示，消除屏幕顆粒感和像素柵格效應，即，消除了摩爾紋的生成條件（柵格）。
