我們led顯示屏行業業內人士都知道近年來小間距在室內高精細顯示領域的應用越來越廣泛，led顯示屏的顯示效果也得到了用戶的肯定，這樣的市場潛力讓國際大廠紛紛投入更小像素間距產品的研發。
在2019年的CES 及ISE展覽中，知名傳統電視大廠Sony 及Samsung不約而同地展現自家在大尺寸室內小間距顯示屏領域的先進技術，SONY為迎接超高畫質電視時代以及2020年?yáng)|京奧運8K分辨率的轉播商機，推出擁有120fps 刷新率及8K、4K (7680x 4320) 分辨率的Crystal LED Display 系統，充分表現SONY要引領8K、4K顯示規格的企圖心；另一國際大廠Samsung則是精進自己的大尺寸LED室內顯示屏，推出The wall第二代，尺寸擴大到219吋并加強模塊表面處理來減少光反射，讓所有模塊的表面黑一致，呈現極致完美顯示，模塊切割公差也處理得很精密，看不到模塊拼接的痕跡。除了主動展出成果的國際大廠外，我們也能在市場上看到很多廠商在追求高分辨率上積極發展與精進，這樣的方向儼然已成為行業趨勢。
2017、2018年Mini LED芯片 、封裝狀況與小間距led顯示屏發展方向
更小間距的led顯示屏隨著消費者對顯示效果需求的增加而產生，LED業界的芯片領導品牌－晶元光電，在小間距室內高精細顯示領域有完美的解決方案，讓我們從mini LED芯片和封裝的發展角度來看未來小間距led顯示屏的發展方向。
2017年雖然小間距市場相較于前一年已有大幅成長，但是受限于市場價格的接受度，整體顯示屏市場的主力還是在P2.5~P1.5，封裝也普遍采用2020及1010。
2018年隨著市場1010良率的提升，發展趨近于成熟，P1.2的顯屏市場份額大幅度成長，綜觀國內外室內顯示屏大廠利雅得、洲明、聯建、迷你光電、Barco、Daktronics等，都有P0.7~P1.2的產品推出。
2017年受限于0808 以及0606 的封裝價格和生產良率，小于P1.5的室內顯示屏在中國整個室內顯示屏的比重不到24.6%，其中，P1.0的市場份額不到0.3%
2018年小于P1.0市場估計成長不大。
P <1.25 小間距顯示屏市場面臨的挑戰

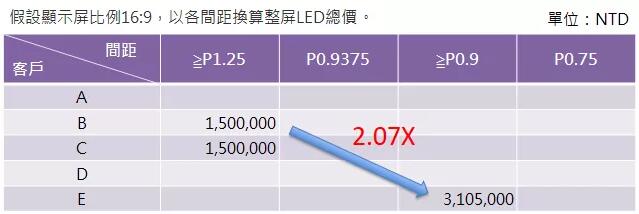

上圖是165吋P1.2和P0.9室內顯示屏的LED成本比較
僅用LED成本來看P0.9的室內顯示屏就是P1.25的2~3倍。很多終端客戶在P0.9 與P1.25兩者分辨率、顯示效果與成本評估之后，99%客戶仍選擇了顯示屏報價CP值較高的P1.25，因此，為了讓小于P1.25的顯示屏普及，不只LED廠商技術的提升，PCB電路板及驅動IC廠商也正在努力研發符合市場需求的產品。
1.PCB電路板的價格和供應：
一般來說，P0.9的室內顯示屏需要用到8~10層HDI電路板，PCB的價格會是P1.25所需4層電路板的價格的2~3倍，雖然以目前技術來說，要做更小間距顯示屏，電路板的成本會急遽攀升，但看到終端市場的商機，仍有不少?gòu)S家努力超越價格屏障。
2.驅動IC：
當室內小間距顯示屏的間距愈來越小，像素越來越多，整個顯示屏由驅動IC所造成的功率損耗越來越受重視，選擇共陰或是共陽的驅動IC也會變成主要議題，配套的驅動IC是否能支持16 bit灰階輸出以及4K refresh rate也是小間距顯示屏能快速發展的關鍵之一。
3.LED PKG：
我們可以很明顯地看到市場上的LED封裝因應小間距顯示屏的需要，尺寸從1010、0808、0606不斷地縮小。
4.LED芯片：
為了讓小于P1.25甚至P0.9小間距顯示屏也能減輕成本壓力，LED正裝芯片制造廠家也開始縮減芯片尺寸到Mini LED chip。由于顯示屏的分辨率越來越高，傳統P和N pad正裝芯片已無法滿足室內小間距顯示屏廠的要求，RGB倒裝芯片也為了解決此一問題因應而生。
信息來源 3qled 顯示之家
